부직포 제조에서 구조적 무결성은 전적으로 섬유 방향에 따라 달라집니다. 섬유가 카딩 섹션을 빠져나오면 세로 방향으로 정렬됩니다. 즉각적인 개입 없이 이러한 정렬은 완성된 웹에 심각한 구조적 불균형을 초래합니다. 일관되지 않은 MD(기계 방향) 및 CD(교차 방향) 인장 강도 비율은 견고한 토목섬유 및 정밀 여과 매체와 같은 까다로운 응용 분야에서 재료 파손을 유발합니다. 이러한 허용 오차가 실패하면 공장은 높은 폐기율, 거부된 롤, 약점을 과잉 보상하기 위한 과도한 원자재 소비에 직면하게 됩니다. 약한 CD 프로필을 수정하기 위해 더 많은 광섬유를 추가하면 생산 마진이 파괴됩니다.
크로스 랩퍼 레이다운 패턴을 제어하는 것은 섬유 방향을 조작하는 데 가장 효과적인 엔지니어링 수단입니다. 올바른 크로스 랩핑 기술, 디지털 프로파일링 기능 및 운동학적 제어를 평가하면 운영자가 정확한 MD/CD 비율을 조정할 수 있습니다. 이 프로세스를 마스터하면 웹 균일성이 최적화되고 가장자리 낭비가 줄어들며 전체 생산 마진이 보호됩니다.
크로스 랩퍼 레이다운 패턴의 정확한 기하학적 구조는 부직포 웹의 등방성 또는 이방성을 직접 결정하여 MD/CD 인장 강도 비율을 결정합니다.
폐쇄 루프 프로파일링 기능을 갖춘 고급 서보 구동 크로스 랩퍼는 기존 기계 시스템에 비해 섬유 각도 및 가장자리 두께에 대한 탁월한 제어 기능을 제공합니다.
섬유 형태(스테이플 길이, 데니어 및 크림프)는 레이다운 패턴의 작동 방식에 큰 영향을 미치므로 다양한 원료 혼합에 대한 레시피 조정이 필요합니다.
1:1에 가까운 MD/CD 비율을 달성하려면 카드 웹 전달 속도, 크로스 래퍼 캐리지 속도 및 바닥 에이프런 속도 간의 정밀한 동기화가 필요하여 드래프팅을 최소화할 수 있습니다.
이제 인더스트리 4.0 디지털 트윈과 예측 모델링 소프트웨어를 통해 제조업체는 실제 시험을 실행하기 전에 MD/CD 비율과 기본 중량 분포를 시뮬레이션할 수 있습니다.
목차
인장 강도, 신율 및 인열 저항에 대한 기본 요구 사항을 설정하면 전체 라인 설정이 결정됩니다. 최종 제품 사양이 이러한 지표를 결정합니다. 40 GSM 위생 톱시트는 300 GSM 노반 지오텍스타일과 완전히 다른 기계적 특성을 요구합니다. 엔지니어는 기계 속도를 조정하기 전에 목표 MD/CD 비율을 정의해야 합니다. 성공이란 웹의 전체 기본 중량을 최소화하면서 정확한 강도 목표를 지속적으로 달성하는 것을 의미합니다. 최소 CD 강도 테스트를 통과하기 위해 더 무거운 웹을 실행하는 것은 레이다운 프로세스에 결함이 있음을 나타냅니다.
카딩 프로세스는 본질적으로 강력한 기계 방향 편향을 생성합니다. 실린더, 작업자 및 스트리퍼는 섬유를 생산 라인의 축을 따라 평행하게 정렬합니다. 이러한 종방향 배향은 MD 인장 강도는 높지만 CD 인열 저항성은 매우 낮은 웹을 생성합니다. 이 웹이 바늘 직기 또는 열 달력으로 직접 진행되면 생성된 직물은 가로 장력으로 인해 쉽게 찢어집니다. 기계적 개입은 접착이 발생하기 전에 이러한 방향 강도를 재분배합니다.

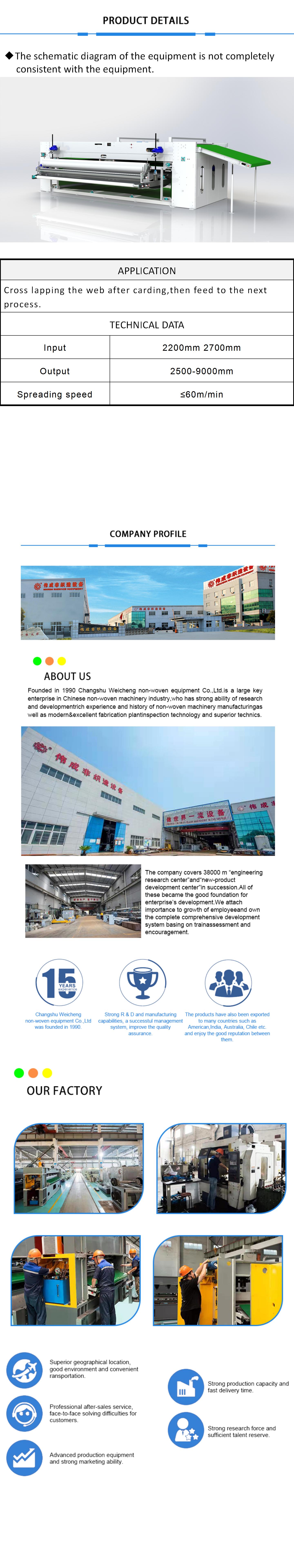

Cross Lapper는 깨지기 쉬운 카드 웹을 가로채서 웹의 기하학적 구조를 근본적으로 변경합니다. 이는 연속 벨트를 통해 웹을 운반하고 이를 수직 각도로 이동하는 바닥 앞치마에 놓습니다. 에이프런 폭에 걸쳐 웹을 앞뒤로 접어서 기계는 기본 중량을 늘리고 섬유 배향의 기본 축을 변경합니다. 이 증착의 속도와 각도는 부직포의 최종 구조적 특성을 결정합니다.
원자재 특성은 래핑 공정과 직접적으로 상호 작용합니다. 섬유 형태는 증착 중에 웹이 기계적 응력을 처리하는 방법을 결정합니다. 작업자는 라인에서 실행되는 특정 혼합물을 기준으로 캐리지 속도를 조정해야 합니다.
섬유특성 | 누워 있는 동안의 행동 | 필요한 기계 조정 |
|---|---|---|
긴 스테이플(예: 90mm) | 캐리지 반전 시 제도 왜곡에 매우 취약합니다. | 벨트 장력 설정을 낮추십시오. 더 느린 반전 속도. |
미세한 데니어(예: 1.5dn) | 공기 역학적 중단 및 가장자리 컬링이 발생하기 쉽습니다. | 밀폐형 캐리지 디자인; 바닥 앞치마의 활성 진공. |
하이 크림프 | 효율적으로 함께 고정되어 방향 전환에 저항합니다. | 가로 방향 정렬을 강제하기 위한 가파른 캐리지 각도. |
제도는 MD/CD 비율 관리에 상당한 복잡성을 가져옵니다. 후속 공정에서는 웹을 세로 방향으로 늘립니다. 바늘 직기, 운송 컨베이어 및 열 오븐은 모두 장력을 가합니다. 이 장력은 섬유를 기계 방향으로 다시 끌어당깁니다. 바닥 앞치마의 완벽한 1:1 비율은 접착 후 1.5:1 비율로 저하되는 경우가 많습니다. 엔지니어들은 이러한 다운스트림 제도를 예상하고 올바른 최종 사양을 달성하기 위해 래핑 단계에서 과잉 보상을 수행합니다.
평행 레이다운 패턴은 기계 방향으로 큰 편향을 유지합니다. 캐리지 속도는 바닥 앞치마와 밀접하게 동기화되어 횡단 섬유 각도를 최소화합니다. 이 접근법은 소면기에 의해 생성된 세로 정렬을 보존합니다.
생성된 웹은 매우 높은 MD 강도와 매우 낮은 CD 강도를 나타냅니다. 이 패턴은 가로 장력을 무시할 수 있는 특정 응용 분야에 적합합니다. 일반적인 사용 사례에는 특정 유형의 화장용 물티슈, 세로 방향 유체 획득 층 및 특정 단방향 복합재가 포함됩니다. 그러나 이는 더 넓은 산업 분야에 적용할 수 있는 직물의 구조적 다양성을 심각하게 제한합니다.
각진 패턴이나 쉐브론 패턴은 대부분의 부직포 시설에 사용되는 표준 지그재그 증착을 나타냅니다. 캐리지는 에이프런을 가로질러 빠르게 이동하며 웹을 뚜렷한 대각선 각도로 배치합니다. 이 기하학은 MD 지배력을 방해합니다.
이 패턴은 교차 방향 강도를 크게 증가시킵니다. 쉐브론 각도의 심각도는 캐리지 속도와 바닥 에이프런 속도 간의 비율에 따라 달라집니다. 캐리지 반전이 더 빠르면 더 가파른 각도가 생성되어 더 많은 섬유를 가로 방향으로 밀어냅니다. 이는 상용 부직포의 구조적 완전성의 균형을 맞추는 주요 방법으로 남아 있습니다.
프로파일 구성은 가변 속도 증착을 활용하여 웹 폭 전체에 걸쳐 특정 두께와 방향 프로파일을 생성합니다. 캐리지는 일정한 속도로 움직이는 대신 프로그래밍된 간격으로 가속 및 감속합니다.
이 기능은 고도로 사용자 정의 가능한 MD/CD 비율을 제공합니다. 또한 가장자리 간 균일성을 직접적으로 해결합니다. 프로파일링 시스템은 가장자리에 약간 적은 양의 재료를, 중앙에 더 많이 증착함으로써 두꺼운 가장자리를 형성하는 부직포의 자연스러운 경향을 상쇄합니다. 이는 전반적인 인장 일관성을 향상시키고 가장자리 트림 낭비를 대폭 줄입니다.
캐리지 반전의 물리적 전환점에는 정밀한 기계적 제어가 필요합니다. 웹은 찢어지거나 접히지 않고 갑자기 방향을 바꿔야 합니다. 잘못된 운동학적 제어로 인해 심각한 레이다운 결함이 발생합니다. 접힌 부분은 바늘 직기의 효율성을 방해하고 바늘을 부러뜨리는 국지적인 두꺼운 반점을 만듭니다. 가장자리 컬링은 가장자리의 CD 강도를 손상시킵니다. 캐리지의 정확한 감속 및 가속 곡선을 관리하면 평평하고 균일한 증착이 유지됩니다.
1:1 MD/CD 비율을 달성하려면 모든 방향에서 균형 잡힌 강도를 지닌 등방성 웹을 만들어야 합니다. 이는 토목섬유, 지붕재, 인조가죽 베이스와 같은 산업용 직물에 필수적입니다. 엔지니어는 정차 각도, 캐리지 속도, 에이프런 속도 및 하류 장력 제어를 최적화하여 방향 차이를 최소화하고 균일한 기계적 성능을 유지합니다.
일부 응용 분야에서는 동일한 강도보다는 방향성 강도가 필요합니다. 제조업체는 레이다운 패턴을 조정하여 제품 요구 사항에 따라 MD 또는 CD 강도를 높일 수 있습니다. 예를 들어, 여과 매체는 더 높은 CD 강도가 필요할 수 있는 반면, 위생 재료는 가공 안정성을 위해 MD 강도를 우선시할 수 있습니다.
섬유 배향은 주로 크로스 랩퍼 캐리지와 바닥 에이프런 사이의 속도 관계에 의해 제어됩니다. 캐리지 속도가 높을수록 파이버 각도가 더 가파르고 CD 강도가 증가하며, 에이프런 속도가 높을수록 파이버가 기계 방향으로 더 정렬됩니다. 이러한 속도 비율을 정밀하게 제어하면 제조업체는 최종 인장 특성을 예측하고 조정할 수 있습니다.
기존 기계식 드라이브는 체인, 도르래 및 클러치에 의존하므로 캐리지 반전 중에 지연이 발생합니다. 이로 인해 가장자리에 재료가 고르지 않게 쌓이고 가장자리가 무거워지고 중앙이 약해지는 "욕조 효과"가 생성됩니다. 서보 구동 시스템은 독립적인 모터와 정밀 모션 제어를 사용하여 더 빠른 반전, 더 부드러운 가속, 더 나은 MD/CD 균일성을 달성하므로 경량 기술 웹에 필수적입니다.
최신 크로스 랩퍼는 온라인 중량 스캐너와 피드백 제어 시스템을 사용하여 일관된 웹 프로필을 유지합니다. 센서는 지속적으로 평량을 측정하고 캐리지 움직임을 자동으로 조정하여 고르지 않은 부분을 교정합니다. 이 폐쇄 루프 시스템은 수동 조정을 줄이고 재료 낭비를 최소화하며 전반적인 웹 강도 일관성을 향상시킵니다.
웹 엣지 제어는 낭비를 줄이고 균일한 접착을 유지하는 데 중요합니다. 고급 랩퍼는 반전 지점 근처에서 캐리지 속도를 조정하여 레이어가 겹쳐서 발생하는 과도한 가장자리 축적을 방지합니다. 효과적인 모서리 제어는 CD 강도 균형을 개선하고 트리밍 손실을 줄이며 재료 활용도를 높입니다.
디지털 트윈 기술을 통해 제조업체는 생산 전에 크로스 랩핑 성능을 시뮬레이션할 수 있습니다. 엔지니어는 섬유 특성, 기계 설정 및 대상 웹 구조를 분석하여 MD/CD 비율을 예측하고 잠재적인 결함을 미리 식별할 수 있습니다. 이를 통해 시험 실행이 줄어들고 원자재가 절약되며 제품 개발이 가속화됩니다.
생산 속도가 높을수록 부설 정확도가 떨어지는 경우가 많습니다. 과도한 캐리지 속도는 공기 흐름을 방해하고 웹 장력을 증가시켜 섬유 이동과 원치 않는 드래프트를 유발합니다. 제조업체는 최종 제품 성능을 유지하기 위해 정확한 MD/CD 섬유 배향과 처리량의 균형을 맞춰야 합니다.
고급 프로파일링 시스템은 보다 균일한 웹을 생성하여 재료 효율성을 향상시킵니다. 더 나은 중량 배분은 과잉 공급의 필요성을 줄이고 손질 낭비를 줄이며 제조업체가 값비싼 원자재를 절약하여 전반적인 투자 수익을 향상시키는 데 도움이 됩니다.
서보 드라이브, 개선된 제어 및 경량 구성 요소로 기존 래퍼를 개조하면 전체 생산 라인을 교체하지 않고도 패턴 정확도를 크게 향상시킬 수 있습니다. 이 접근 방식은 장비 수명을 연장하는 동시에 투자 비용을 절감합니다.
정밀 프로파일링 장비는 정확성을 유지하기 위해 정기적인 유지 관리가 필요합니다. 서보 시스템, 탄소섬유 부품, 정전기 방지 앞치마는 패턴 오류와 성능 저하를 방지하기 위해 정기적인 검사와 교체가 필요합니다.
크로스 랩퍼 레이다운 패턴은 부직포의 MD/CD 강도를 결정합니다. 오래된 래핑 기술에 의존하면 제품 다양성이 제한되고, 인장 성능이 일관되지 않으며, 불필요한 과잉 보상으로 인해 원자재 낭비가 발생합니다. 사양이 높은 산업용 직물을 생산하는 제조업체는 엄격한 1:1 MD/CD 비율을 달성하기 위해 다중 서보, 프로파일링 기능이 있는 기계가 필요합니다. 범용 이방성 웹을 생산하는 기업은 목표 드라이브 업그레이드와 엄격한 드래프트 관리를 통해 기존 장비를 최적화합니다.
현재 웹 형성 프로세스를 최적화하려면 다음 단계를 실행하십시오.
현재 가장자리 간 기본 중량 차이에 대한 포괄적인 감사를 수행하여 재료 폐기물 영역을 식별합니다.
전체 생산 라인의 드래프트 프로파일을 매핑하여 최종 MD/CD 비율에 대한 다운스트림 장력 효과를 정량화합니다.
레거시 기계식 드라이브를 다중 서보 시스템으로 업그레이드하여 가장자리 거주 및 욕조 효과를 제거합니다.
폐쇄 루프 기본 중량 스캐너를 구현하여 캐리지 프로파일링을 자동화하고 지속적인 구조적 균일성을 보장합니다.
장비 공급업체에 파일럿 시험을 요청하여 자본 업그레이드를 시작하기 전에 목표 레이다운 레시피에 대해 특정 섬유 혼합을 테스트하십시오.
A: 토목섬유는 일반적으로 1:1 MD/CD 비율이 필요합니다. 이는 등방성을 의미합니다. 노반 및 토양 안정화 프로젝트는 현장에서 직물이 예측할 수 없는 다방향 기계적 응력을 받기 때문에 균형 잡힌 인장 강도가 필요합니다.
답변: 바닥 에이프런 속도에 비해 캐리지 속도를 높이면 하강 각도가 더 가파르게 됩니다. 이 가파른 각도는 더 많은 섬유를 가로 정렬로 밀어넣어 최종 웹의 횡방향(CD) 인장 강도를 직접적으로 증가시킵니다.
A: 욕조 효과는 캐리지가 반전되는 동안 기계적 관성에 의해 발생합니다. 오래된 기계식 드라이브는 방향을 바꾸기 전에 앞치마 가장자리에 약간 머물면서 과도한 섬유를 쌓습니다. 이로 인해 가장자리는 무겁고 두껍고 중심은 얇아집니다.
답: 그렇습니다. 니들 직기, 캘린더 및 운송 컨베이어는 웹에 세로 방향 장력을 가합니다. 이 장력은 웹을 늘리고 섬유를 기계 방향(MD) 방향으로 다시 끌어당겨 에이프런에 설정된 원래 비율을 변경하는 드래프트를 유발합니다.
A: 서보 드라이브는 가속 및 감속에 대한 즉각적이고 독립적인 제어를 제공합니다. 이를 통해 기계적 지연이 제거되어 시스템이 가장자리 유지를 방지하고 완벽하게 균일한 기본 중량 분포를 보장하는 복잡한 속도 프로필을 실행할 수 있습니다.
A: 고압축 섬유는 카드 웹 내에서 단단히 맞물립니다. 이러한 맞물림으로 인해 증착 중에 방향이 바뀌는 것에 대한 저항력이 높아집니다. 작업자는 캐리지 속도와 장력 설정을 조정하여 고압축 섬유를 원하는 가로 각도로 강제 지정합니다.
