재료 수율과 웹 균일성은 부직포 제조 현장의 수익성을 좌우합니다. 웹 가장자리의 과도한 섬유 침착은 원자재 낭비와 다운스트림 공정의 손상으로 직접적으로 이어집니다. 레이어링 장비의 고유한 물리학, 특히 반전 지점에서 캐리지의 감속 및 가속은 자연스럽게 '개뼈' 중량 프로필을 생성합니다. 이러한 크로스 래퍼 엣지 축적으로 인해 작업자는 엣지 트림을 늘려 원자재 비용을 인위적으로 부풀리고 전체 라인 효율성을 감소시킵니다.
이 문제를 해결하려면 기본적인 기계적 반창고 이상의 조치가 필요합니다. 이 가이드는 교차 방향(CD) 중량 프로파일을 평탄화하고 트림 낭비를 최소화하며 고성능 응용 분야를 위해 부직포 웹을 안정화하는 데 필요한 작동 조정 및 고급 운동학 프로파일링 기술을 모두 평가합니다.
운동학적 프로파일링이 표준입니다. 현대적인 에지 축적 감소는 반전 체류 시간 동안 더 적은 섬유를 증착하기 위해 서보 구동 캐리지 속도 변화에 의존합니다.
업스트림 품질은 다운스트림 성공을 결정합니다. 카드 웹 균일성과 적절한 드래프트 제어는 전제 조건입니다. 크로스 래퍼는 근본적으로 고르지 않은 카드 웹을 고칠 수 없습니다.
ROI는 엣지 트림 감소로 측정됩니다. 장비 업그레이드 또는 개조를 정당화하는 것은 엣지 트림 낭비의 정확한 비율을 계산하고 이에 따른 원자재 절감에 달려 있습니다.
폐쇄 루프 시스템으로 작업자 오류 완화: 인라인 중량 스캐너를 크로스 랩퍼의 제어 시스템과 통합하면 실시간 자동 프로파일 수정이 가능합니다.
목차
기존 크로스 랩핑의 기계적 한계를 이해하면 웹 균일성에 대한 기본 성공 기준이 설정됩니다. 표준 기계식 레이어링 시스템은 섬세한 카드 웹을 운반하고 이를 90도 각도로 이동하는 바닥 에이프런 위로 접는 연속 루프의 에이프런에서 작동합니다. 주요 목표는 최종 직물 중량(GSM)과 너비를 구축하는 것입니다. 이러한 접는 동작을 수행하는 데 필요한 물리적 움직임으로 인해 고유한 불일치가 발생합니다. 이러한 불일치가 발생하는 위치와 방법을 정확히 식별하면 생산 팀이 증상을 치료하는 대신 근본 원인을 목표로 삼을 수 있습니다.
핵심 문제는 레이어링 캐리지의 메커니즘에서 비롯됩니다. 캐리지가 바닥 앞치마 너비를 가로질러 지나갈 때 결국 멈추고 방향을 바꿔야 합니다. 이러한 기계적 시퀀스는 섬유 분배에 병목 현상을 발생시킵니다. 프로세스는 특정 순서로 진행됩니다.
캐리지는 최대 작동 속도로 지정된 가장자리 폭에 접근합니다.
구동 시스템은 캐리지 질량을 완전히 정지시키기 위해 감속을 시작합니다.
캐리지는 반전 지점에서 몇 분의 1초 동안 속도가 0에 도달합니다.
구동 시스템은 캐리지를 반대 방향으로 다시 가속시킵니다.
캐리지는 바닥 에이프런 중앙을 향해 이동하면서 최대 작동 속도를 회복합니다.
이 짧은 기계적 전환 동안 캐리지는 중앙보다 웹 가장자리에서 더 많은 시간을 보냅니다. 우리는 이것을 체류 시간이라고 부릅니다. 업스트림 카딩 기계는 계속해서 일정한 속도로 웹을 공급하기 때문에 반전 지점에서 연장된 체류 시간으로 인해 장비는 가장자리에 과도한 섬유를 쌓게 됩니다.

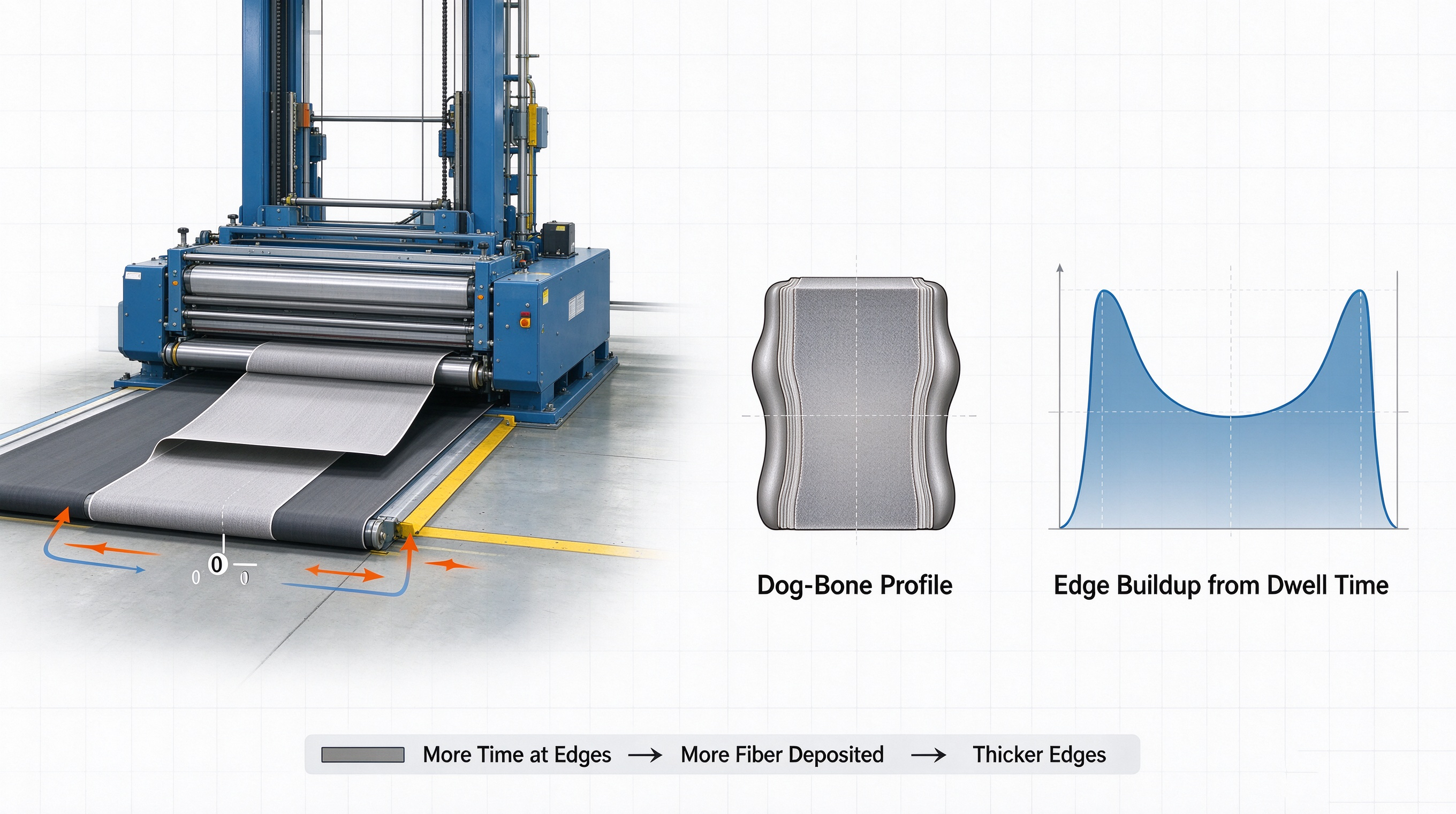

이러한 불균일한 섬유 침착으로 인해 일반적으로 "개뼈" 프로파일로 알려진 뚜렷한 단면이 생성됩니다. 적층된 웹을 잘라서 끝에서 보면 중앙은 비교적 평평하고 균일하게 보이지만 양쪽 가장자리는 상당히 두껍게 부풀어 오른다. 이러한 물리적 왜곡은 CD(교차 방향)의 변동 계수(CV%)를 크게 왜곡합니다. 높은 CD CV%는 중량 분포가 좋지 않음을 나타냅니다. 운영자는 중앙이 최소 사양을 충족하는지 확인하기 위해 전체 웹 무게를 늘려 이 문제를 해결하려고 시도하는 경우가 많습니다. 이러한 작업 습관은 가장자리의 무거움을 더욱 악화시키고 더 많은 원자재를 낭비합니다.
기계적 체류 시간만이 유일한 변수는 아닙니다. 높은 생산 속도에서는 공기역학적 힘이 섬유 배치에 큰 영향을 미칩니다. 캐리지의 빠른 움직임은 가벼운 카드 웹이 바닥 에이프런에 닿기 직전에 들어 올려 접을 수 있는 난류를 생성합니다. 이러한 기류는 캐리지가 반전되는 가장자리에서 난기류로 최고조에 이릅니다. 에이프런 장력도 이러한 급격한 방향 변화 중에 약간 변동됩니다. 탄소 또는 PVC 앞치마가 약간 느슨해지면 웹이 미끄러지거나 뭉치게 되어 가장자리에 섬유가 쌓이게 됩니다.
솔루션을 구현하기 전에 문제를 수량화해야 합니다. 육안 검사나 가장자리 두께의 대략적인 추정에 의존하면 공정 최적화에 필요한 데이터를 제공할 수 없습니다. 시설에는 가장자리 축적의 심각도를 결정하고 시정 조치의 효과를 추적하기 위해 엄격하고 측정 가능한 평가 차원이 필요합니다. 여기에는 중량 분포에 대한 기본 지표 설정, 정확한 폐기물 비율 계산, 다운스트림의 2차 결함 모니터링이 포함됩니다.
웹 균일성에 대한 가장 중요한 측정 기준은 교차 방향 변동 계수(CD CV%)입니다. 이는 전체 폭에 걸쳐 웹 기본 중량의 통계적 분산을 측정합니다. 이를 정확하게 계산하려면 운영자는 웹에서 여러 실제 샘플을 채취하거나 인라인 스캐닝 게이지를 사용해야 합니다. 고급 응용 분야에는 엄격한 공차가 필수입니다. 의료용 직물 및 스펀레이스 물티슈의 가장자리 축적이 심하면 섬유의 기하학적 구조가 변경됩니다. 이는 인장 강도와 유체 흡수성을 모두 손상시킵니다. CD CV%가 허용 가능한 한도를 초과하면 최종 제품은 품질 보증 테스트에 실패하게 됩니다.
부직포 응용 | 허용되는 CD CV% 목표 | 심각한 가장자리 축적의 영향 |
|---|---|---|
의료용 섬유(가운, 드레이프) | < 2.0% | 손상된 유체 장벽, 약한 솔기 강도, 정수압 헤드 테스트 실패. |
스펀레이스 물티슈 | < 3.0% | 일정하지 않은 유액 유지, 균일하지 않은 닦기 성능, 불량한 로션 분포. |
자동차용 펠트 | < 4.0% | 열성형 중 방음 불량, 성형 및 성형 결함. |
토목섬유 | < 5.0% | 무거운 토양 하중, 불균일한 물 투과성에서 국부적인 응력 파괴. |
부직포 제조에 있어 Edge Trim은 꼭 필요한 현실이지만 과도한 Trim은 수익성을 파괴합니다. 가장자리 다듬기 낭비를 계산하려면 웹 양쪽의 현재 다듬기 너비를 측정하고 이를 깨끗한 가장자리에 필요한 절대 최소 목표 너비와 비교하십시오. 이 낭비되는 섬유의 연간 비용을 계산하십시오. 다듬어진 섬유가 혼합 라인으로 다시 재활용되더라도 해당 섬유를 처음 처리하는 데 소요된 에너지, 노동 및 기계 시간은 영구적으로 손실됩니다. 아라미드, 탄소 또는 특수 이중 구성 요소와 같은 고부가가치 섬유의 경우 이러한 재정적 손실이 빠르게 확대됩니다.
엣지 빌드업은 레이어링 단계에서 거의 분리되지 않습니다. 추적해야 하는 일련의 보조 측정항목을 생성합니다. 니들펀치 라인에서는 특히 직기의 외부 가장자리에서 바늘 파손 속도를 추적합니다. 열접착 오븐에서는 중앙이 과도하게 접착되는 동안 조밀한 가장자리가 필요한 코어 온도에 도달하지 못하는 불균일한 접착을 모니터링합니다. 코팅 응용 분야에서 화학 물질 픽업의 불일치를 추적합니다. 이러한 다운스트림 결함을 교차 방향 프로필에 직접 연결하면 문제에 대한 완전한 그림을 제공하고 업그레이드를 위한 자본 지출을 정당화하는 데 도움이 됩니다.
고급 프로파일링 소프트웨어 없이 레거시 장비를 운영하는 시설의 경우 즉각적인 완화는 낮은 자본 지출의 기계 및 운영 조정에 달려 있습니다. 이러한 조정은 캐리지 체류 시간의 물리학을 무시할 수는 없지만 문제가 악화되는 것을 방지합니다. 이러한 솔루션은 웹 처리 최적화, 장력 제어 및 기계 내부의 공기 역학적 환경 관리에 중점을 둡니다.
에이프런의 전체 폭에 걸친 일관된 장력은 협상할 수 없습니다. 에이프런 롤러의 장력이 고르지 않으면 국지적인 웹 미끄러짐이 발생합니다. 캐리지의 고속 반전 중에 웹이 미끄러지면 자체적으로 접혀 가장자리의 왜곡이 크게 악화됩니다. 유지보수 팀은 추적 가이드와 공압 장력 실린더를 정기적으로 점검해야 합니다. 앞치마는 완벽하게 평평하고 팽팽한 상태를 유지해야 합니다. 에이프런 재료의 늘어남, 가장자리 해짐 또는 열화는 완벽한 웹 제어를 유지하기 위해 즉시 교체해야 합니다.
드래프트 제어는 생산 현장에서 섬세한 균형 조정 작업입니다. 운전자는 카드 도퍼, 인피드 에이프런, 바닥 에이프런 간의 속도 비율을 관리해야 합니다. 약간의 드래프트(장력)를 유지하면 웹이 편평하게 유지되고 이송 지점 사이의 처짐이 방지됩니다. 과도한 통풍으로 인해 섬세한 웹이 찢어지고, 너무 많이 공급하면 휘어지거나 접힐 수 있습니다. 이러한 속도를 미세 조정하면 웹이 레이어링 영역에 원활하게 들어갈 수 있습니다. 적절한 드래프트 관리는 반전 지점에서 자주 발생하는 불규칙한 섬유 다발을 최소화합니다.
일부 레거시 시스템은 물리적 제약을 활용하여 광섬유 배치를 제어합니다. 기계적 가장자리 가이드와 공기 역학적 배플은 움직이는 캐리지에서 생성되는 난류를 관리하는 데 도움이 됩니다. 배플은 공기 흐름을 웹 가장자리에서 멀어지게 하여 웹이 뒤집히거나 접힐 가능성을 줄입니다. 물리적 가장자리 가이드에는 상당한 제한이 있습니다. 움직이는 웹과 물리적으로 접촉하면 섬유가 걸리고 정전기가 발생하며 완전히 새로운 결함이 발생할 위험이 있습니다. 의도하지 않은 웹 손상을 방지하려면 물리적 가이드를 주의해서 사용하고 세심하게 유지관리하십시오.
독본적인 프로필을 실제로 제거하려면 제조업체는 높은 자본 지출, 높은 ROI 기술 개입에 투자해야 합니다. 이러한 최신 솔루션은 문제의 근본 원인인 캐리지 체류 시간을 해결합니다. 기계의 운동학을 조작하고 실시간 품질 관리 데이터를 통합함으로써 이러한 기술은 웹의 전체 폭에 걸쳐 정확한 중량 분포를 제공합니다.
엣지 형성을 줄이는 가장 효과적인 방법은 서보 구동식 운동학 프로파일링입니다. 현대 시스템에서는 독립된 서보 모터가 상부 및 하부 캐리지를 제어합니다. 이를 통해 프로그래밍 가능한 논리 컨트롤러(PLC)는 웹을 가로질러 이동할 때 캐리지의 속도를 의도적으로 변경할 수 있습니다. 크로스 래퍼는 반전 지점에 가까워질수록 정확하게 가속됩니다. 회전하는 동안 속도를 높임으로써 기계는 가장자리에 더 적은 양의 섬유를 증착하여 체류 시간을 효과적으로 중화하고 최종 웹 프로파일을 평평하게 만듭니다.
운동학적 프로파일링은 폐쇄 루프 중량 제어 시스템과 결합될 때 최대의 잠재력을 발휘합니다. 이 설정에는 결합 단계 후 다운스트림에 위치한 인라인 평량 스캐너(일반적으로 X선 또는 베타 게이지)가 통합되어 있습니다. 스캐너는 지속적으로 교차 방향 프로파일을 측정하고 이 실시간 데이터를 PLC에 다시 공급합니다. 스캐너가 가장자리가 너무 무거워지는 것을 감지하면 시스템은 자동으로 서보 속도를 조정하여 프로파일을 수정합니다. 이러한 자동화된 개입은 작업자의 추측을 없애고 롤마다 일관된 품질을 보장합니다.
고속 적층 조건에서는 다양한 섬유가 다르게 행동합니다. 무거운 PET 웹을 완벽하게 편평하게 만드는 운동학적 속도 프로파일은 가벼운 비스코스 웹의 가장자리를 얇게 만들 수 있습니다. 최신 프로파일링 기술에는 HMI(Human Machine Interface)를 통해 액세스할 수 있는 레시피 관리 소프트웨어가 포함됩니다. 운전자는 실행하는 모든 고유 제품에 대해 특정 운동학적 곡선, 드래프트 비율 및 에이프런 속도를 저장합니다. 제품을 변경할 때 작업자는 레시피를 로드하기만 하면 됩니다. 이를 통해 교체 스크랩이 크게 줄어들고 기계가 시동 즉시 목표 사양에 도달할 수 있습니다.
열악한 교차 방향 프로파일의 결과는 레이어링 프로세스를 훨씬 뛰어넘습니다. 가장자리 축적은 최종 제품 품질을 저하시키고 기계 마모를 가속화하며 2차 마무리 작업을 방해하는 계단식 효과를 생성합니다. 이러한 다운스트림 영향을 이해하는 것은 프로파일링 기술에 대한 투자를 정당화하고 전체 플랜트 효율성을 유지하는 데 중요합니다.
니들펀치 응용 분야에서는 가장자리가 무거워지면 직기에 큰 피해를 줍니다. 가시바늘은 특정 밀도의 섬유를 관통하도록 설계되었습니다. 빽빽하고 무거운 모서리에 부딪히면 극도의 저항에 직면하게 됩니다. 이로 인해 바늘 침투가 고르지 않게 되고 바늘이 심하게 휘어지게 됩니다. 그 결과 바늘 마모가 급격히 증가하고 바늘판 바깥쪽 가장자리가 자주 파손됩니다. 웹이 직기를 통과할 때 밀도가 높은 가장자리는 얇은 중앙과 다르게 드래프트되어 국부적인 왜곡과 직물 폭 전체에 걸쳐 일관되지 않은 인장 강도를 유발합니다.
스펀레이스 라인은 고압 워터 제트를 사용하여 섬유를 엉키게 합니다. 수압 분포는 완벽하게 균일해야 합니다. 가장자리가 두꺼운 웹이 매니폴드 아래를 통과할 때 워터 제트는 가장자리의 밀도가 높은 섬유 덩어리와 중앙의 얇은 덩어리에 부딪칩니다. 이로 인해 과도하게 얽힌 단단한 모서리와 덜 얽힌 약한 중심이 발생합니다. 이러한 불일치로 인해 고강도 물티슈에 필요한 고유한 섬유 구조가 손상되어 소비자가 사용하는 동안 제품의 성능이 저하되고 기본적인 품질 검사에도 실패하게 됩니다.
2차 마무리 공정은 두께 변화에 매우 민감합니다. 패딩이나 코팅 중에 웹은 무거운 닙 롤러를 통과합니다. 가장자리가 중앙보다 훨씬 두꺼우면 닙 롤러가 가장자리를 단단히 조이지만 웹 중앙에 적절한 압력을 가하지 못합니다. 이로 인해 불균일한 케미컬 픽업이 발생하여 염색이 불균일해지고 난연성이 떨어지거나 접착제 도포가 약해집니다. 복합 부직포에서는 균일한 압력이 부족하여 층 사이에 박리 위험이 높아집니다.
생산의 마지막 단계인 캘린더링 및 와인딩에서는 가장자리 형성 문제가 확대됩니다. 가열된 캘린더 롤을 통과하는 두꺼운 가장자리는 중앙과 다르게 접착되어 뻣뻣하고 부서지기 쉬운 여백을 만듭니다. 최종 마스터 롤을 감을 때 이러한 두꺼운 가장자리가 층별로 쌓입니다. 이렇게 하면 롤 끝 부분에 단단한 밴드가 생기고 중앙은 부드럽고 해면질 상태로 유지됩니다. 단단한 밴드는 롤을 망원경으로 만들어 보관이 불안정하고 변환 작업 중에 정확하게 절단하기가 매우 어렵습니다.
크로스 래퍼 엣지 축적은 기계적인 조정만으로는 완전히 제거할 수 없는 본질적인 물리적 문제입니다. 평평한 CD 프로파일을 얻으려면 운동학적 속도 프로파일링이 필요합니다. 수익성이 높거나 가벼운 부직포를 운영하는 시설에서는 수익성을 보호하기 위해 폐쇄 루프, 서보 구동 프로파일링에 우선순위를 두어야 합니다. 중공업 펠트를 운영하는 시설은 일시적으로 최적화된 통풍 및 장력 제어에 의존할 수 있지만 결국 낭비되는 가장자리 트림 비용으로 인해 업그레이드가 필요합니다. 효과적으로 진행하려면 다음 단계를 수행하십시오.
물리적 샘플링 또는 인라인 스캐너 데이터를 사용하여 모든 제품 라인에 걸쳐 현재 CD CV%에 대한 포괄적인 감사를 수행합니다.
정확한 엣지 트림 낭비를 측정하고 원자재의 연간 재정적 손실을 계산합니다.
소프트웨어 업그레이드를 시도하기 전에 현재 에이프런 장력, 추적 가이드 및 드래프트 비율을 검사하여 안정적인 기계적 기준선을 설정하십시오.
프로파일링 업그레이드의 자본 지출과 낭비되는 광섬유 비용을 비교하는 ROI 모델을 구축하십시오.
기존 프레임을 개조하는 것과 전체 교체하는 것의 타당성을 평가하려면 1차 부직포 장비 제조업체에 문의하세요.
A: 캐리지는 반대 방향으로 감속하고 바닥 앞치마를 가로질러 다시 가속됩니다. 가장자리에서의 연장된 체류 시간은 중앙보다 더 많은 카드 웹을 증착합니다. 업스트림 카딩 기계는 일정한 속도로 섬유를 공급하기 때문에 반전 지점에서의 물리적 일시 중지로 인해 평평한 중앙 프로파일에 비해 자연스럽게 가장자리가 더 두껍고 무거워집니다.
A: 운동학적 프로파일링은 서보 모터를 활용하여 캐리지 속도를 동적으로 변경합니다. 반전 지점에서 의도적으로 캐리지를 정확하게 가속함으로써 기계는 가장자리에 더 적은 양의 섬유를 축적합니다. 이러한 속도 변화는 방향 변화를 보상하여 체류 시간을 효과적으로 중화하고 전체 폭에 걸쳐 최종 웹 중량 프로파일을 평탄화합니다.
A: 적절한 에이프런 장력은 웹 미끄러짐과 접힘을 방지하여 가장자리 왜곡을 악화시킵니다. 그러나 장력 조정만으로는 캐리지 반전으로 인한 물리적 체류 시간을 극복할 수 없습니다. 팽팽하고 잘 추적된 에이프런을 유지하는 것은 안정적인 웹 처리를 위한 전제 조건이지만, 무거운 가장자리를 완벽하게 치료하기보다는 기본 운영 표준 역할을 합니다.
A: 폐쇄 루프 시스템은 실시간으로 교차 방향 중량 프로파일을 측정하기 위해 기본 중량 스캐너 다운스트림을 통합합니다. 이 연속 데이터를 프로그래밍 가능 로직 컨트롤러에 다시 공급합니다. 그런 다음 시스템은 서보 구동 캐리지 속도를 자동으로 조정하여 작업자의 수동 개입 없이 새로 발생하는 가장자리 형성이나 얇은 부분을 수정합니다.
A: 웹이 닙 롤러를 통과할 때 가장자리가 두꺼워지면 압력이 고르지 않게 됩니다. 이로 인해 패딩 또는 코팅 작업 중에 화학 물질이 일관되지 않게 픽업됩니다. 복합 부직포에서는 폭 전체에 걸쳐 균일한 압력이 부족하여 여러 웹 레이어를 안전하게 결합하려고 할 때 심각한 박리 문제가 발생합니다.
A: 가장자리가 무거워서 가시바늘이 의도한 것보다 훨씬 더 밀도가 높은 섬유 덩어리를 관통하게 됩니다. 이러한 저항으로 인해 직기를 통한 웹 드래프트가 고르지 않게 되고 바늘 마모가 가속화되며 바늘이 자주 파손됩니다. 궁극적으로 인장 강도가 일관되지 않고 폭 전체에 걸쳐 밀도가 다양한 직물을 생산합니다.
A: 예, 운영자는 서보 모터와 업데이트된 제어 시스템을 사용하여 일부 기존 기계 프레임을 개조할 수 있습니다. 그러나 기존 기계 프레임과 베어링은 최신 프로파일링 소프트웨어가 요구하는 빠른 가속 및 감속을 처리할 수 있는 구조적 강성을 갖추어야 합니다. 약한 프레임은 심한 진동과 조기 기계적 고장을 겪게 됩니다.
