부직포 제조의 동기화 불량은 라인 수익성에 직접적인 영향을 미칩니다. 기계 센터 간 약간의 속도 차이로 인해 즉각적인 재료 낭비, 일관되지 않은 웹 무게, 심각한 가장자리 왜곡 및 비용이 많이 드는 라인 중단이 발생합니다. 핵심 문제는 지속적인 웹 장력을 유지하는 기계적 및 제어 문제에 있습니다. 섬세한 섬유가 라인을 통과할 때 균일한 질량 분포를 보장해야 합니다. 재료는 소면기의 연속 출력에서 이동하고 랩퍼의 왕복 동작을 통과한 후 바늘 직기의 간헐적인 제도 영역으로 들어갑니다. 이 기술 평가 가이드는 공장 엔지니어와 운영 관리자가 드라이브 시스템을 업그레이드하고 폐쇄 루프 제어를 구현하는 데 도움이 됩니다. 정확한 달성하기 위해 새로운 장비를 지정하는 방법을 자세히 설명합니다 크로스 래퍼 속도 일치를 . 이러한 단계는 전체 라인 효율성과 제품 품질을 최적화하는 데 도움이 됩니다.
정밀 드라이브가 품질을 결정합니다. 기계적 연결 또는 개방 루프 VFD에서 다축 서보 시스템으로 업그레이드하는 것은 동적 속도 일치를 달성하고 변동 계수(CV%)를 줄이기 위한 기준입니다.
장력 제어는 협상 불가능합니다. 효과적인 동기화를 위해서는 웹이 늘어나거나 접히거나 찢어지는 것을 방지하기 위해 카드에서 랩퍼로의 인피드와 랩퍼에서 룸으로의 아웃피드 모두에서 적극적인 드래프트 관리가 필요합니다.
소프트웨어 프로파일링으로 ROI 향상: 최신 속도 매칭은 단순히 선형 속도를 매칭하는 것이 아닙니다. 여기에는 캐리지 감속/가속을 관리하기 위한 운동학적 프로파일링이 포함되며, 가장자리 두께와 재료 절약에 직접적인 영향을 미칩니다.
통합으로 지연 시간 감소: 솔루션을 평가하려면 램프 업 및 램프 다운 단계에서 신호 지연을 제거하기 위해 카드, 크로스 랩퍼 및 바늘 직기 PLC 간의 통신 프로토콜(예: EtherCAT, PROFINET)을 감사해야 합니다.
재료별 튜닝은 필수적입니다. 속도 일치 매개변수는 다양한 섬유 유형(예: 긴 스테이플 합성 섬유와 섬세한 재활용 섬유)에 적응할 수 있어야 합니다. 다양한 웹 응집 수준에 따라 기계 센터 간의 허용 가능한 장력 공차가 결정되기 때문입니다.
목차

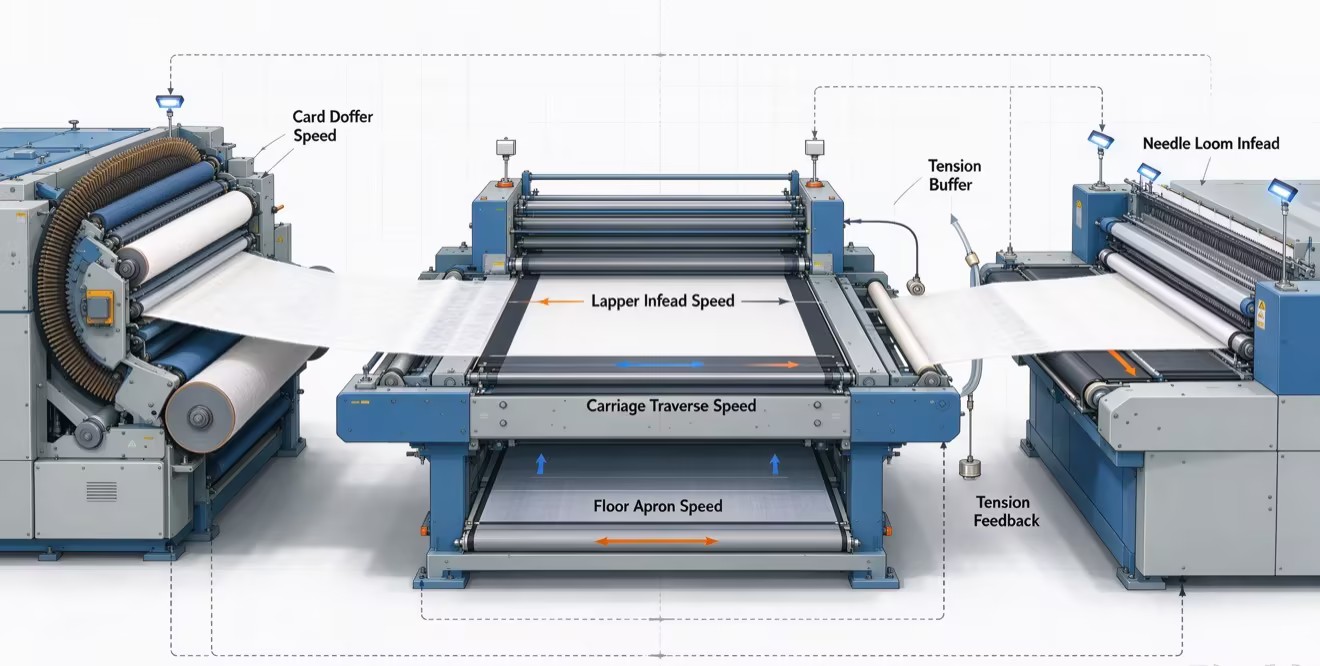

카딩기에서 크로스래퍼로의 이송은 웹 구조를 보호하기 위해 정밀한 속도 매칭이 필요합니다. 작은 속도 차이라도 드래프팅, 섬유 축적 또는 고르지 못한 무게 분포를 유발할 수 있습니다. 합성섬유는 응집력이 낮고 장력을 받으면 쉽게 늘어나기 때문에 더욱 엄격한 제어가 필요합니다. 진공 보조 인피드 시스템과 PLC 기반 레시피 제어는 고속에서 웹 전송을 안정화하는 데 도움이 됩니다.
크로스 래퍼 캐리지 이동은 빠른 속도와 정확한 웹 배치의 균형을 맞춰야 합니다. 급속한 가속과 반전은 중첩 패턴과 기본 중량 균일성에 영향을 미칠 수 있는 큰 기계적 힘을 생성합니다. 최신 서보 시스템은 최적화된 속도 곡선을 사용하여 움직임을 부드럽게 하고, 진동을 줄이며, 후진 중 가장자리 형성을 보상하여 보다 일관된 웹 프로파일을 생성합니다.
크로스 랩퍼와 니들 룸의 연결에는 세심한 장력 관리가 필요합니다. 바늘 직기는 간헐적인 공급으로 작동하기 때문에 래퍼는 배트를 늘리거나 압축하지 않고 속도 변동을 흡수해야 합니다. 댄서 롤러 또는 축적 루프와 같은 버퍼 시스템은 실시간 장력 제어를 제공하여 얇은 반점, 주름 및 바늘 손상을 방지합니다.
환경 조건은 특히 합성 섬유를 처리할 때 웹 전송 안정성에 큰 영향을 미칩니다. 정전기는 섬유 고착, 불균일한 이동 및 기계 정지를 유발할 수 있습니다. 활성 이온화 바 및 제어된 습도 수준은 일관된 섬유 동작을 유지하는 데 도움이 됩니다. 안정적인 온도 및 습도 조건으로 인해 속도 동기화가 더욱 긴밀해지고 생산 품질이 더욱 안정적으로 유지됩니다.
기존 기계식 드라이브는 마모, 백래시 및 느린 반응으로 인해 어려움을 겪는 샤프트, 벨트 및 기어박스에 의존합니다. 이러한 제한으로 인해 높은 생산 속도에서 정확한 속도 동기화가 어려워집니다. 다축 서보 시스템은 기계적 연결을 전자 동기화로 대체하여 가상 마스터 축을 통해 각 섹션을 독립적으로 제어할 수 있습니다. 폐쇄 루프 피드백은 즉각적인 속도 수정을 가능하게 하고 웹 균일성을 개선하며 회생 제동을 통해 에너지 회수를 지원합니다.
시스템 구성요소 | 레거시 기계 시스템 | 다축 서보 시스템 |
|---|---|---|
동력 전달 | 샤프트, 벨트, 체인, 기어박스 | 직접 구동 또는 백래시가 낮은 기어가 있는 서보 모터 |
동기화 | 기계적 기어링 | 전자 가상 마스터 축 |
피드백 | 제한된 인코더 피드백 | 고해상도 절대 인코더 |
부하 응답 | 느린 조정 및 기계적 백래시 | 즉각적인 토크 보상 |
유지 | 정기적인 윤활 및 기계적 조정 | 소프트웨어 진단 및 마모 감소 |
무결점 생산을 위해서는 안정적인 웹 장력이 필수적입니다. 로드 셀, 레이저 시스템, 댄서 롤러 등의 센서는 실시간 피드백을 제공하여 모터 속도를 자동으로 조정합니다. 어큐뮬레이터는 속도 변경이나 일시적인 라인 불일치 시 완충 역할을 하고, 댄서 롤러는 갑작스러운 장력 변동을 흡수합니다. 이러한 시스템은 함께 지속적인 자재 흐름을 유지하고 웹 파손을 방지합니다.
고급 프로파일링 소프트웨어는 이동 및 반전 지점 중 캐리지 속도를 조정하여 웹 균일성을 향상시킵니다. 캐리지 감속으로 인해 자연적으로 가장자리가 두꺼워지는 것을 보상하여 도그본 효과를 줄입니다. 카딩, 래핑 및 본딩 장비를 동기화함으로써 시스템은 일관된 기본 중량을 유지하고 가장자리 트리밍을 줄이며 재료 수율을 향상시킵니다.
최신 서보 시스템은 토크, 속도, 진동, 온도 등의 작동 데이터를 지속적으로 수집합니다. 이러한 신호는 심각한 오류가 발생하기 전에 베어링 마모, 벨트 문제 또는 동기화 오류의 초기 징후를 식별하는 데 도움이 됩니다. 통합된 SCADA 모니터링 및 예측 유지 관리 도구는 가동 중지 시간을 줄이고 신뢰성을 향상시키며 고정된 일정이 아닌 실제 기계 상태를 기반으로 유지 관리를 가능하게 합니다.
CV%를 낮추는 것은 향상된 웹 균일성과 장비 ROI를 나타내는 주요 지표입니다. 정밀한 속도 동기화로 중량 변동이 줄어들고 재료의 과공급이 최소화되며 최소 사양에 가까운 생산이 가능해집니다. 이는 섬유 소비를 줄이고 거부율을 낮추어 특히 고가의 합성 섬유를 처리할 때 상당한 비용 절감 효과를 제공합니다.
생산 속도가 빨라지면 증가된 반전력과 진동을 처리하기 위해 더 강력한 서보 시스템과 기계 구조가 필요합니다. 고급 드라이브, 경량 캐리지 및 고성능 제어 시스템은 주요 장비 교체 없이 향후 속도 업그레이드에 필요한 토크, 안정성 및 유연성을 제공합니다.
최신 래핑 시스템은 기존 PLC 및 SCADA 네트워크와 원활하게 통합되어야 합니다. 고속 통신 프로토콜을 통해 동기화된 제어, 중앙 집중식 레시피 관리 및 자동화된 안전 기능이 가능합니다. 적절한 통합은 생산 일관성을 향상시키고 설정 오류를 줄이며 전체 라인에서 안전한 작동을 보장합니다.
고급 서보 시스템 및 프로파일링 업그레이드에는 더 높은 초기 투자가 필요하지만 섬유 낭비 감소, 전환 속도 향상, 가동 중지 시간 감소를 통해 장기적인 비용을 절감합니다. 중량 제어 및 생산 안정성을 개선함으로써 이러한 시스템은 재료 절약 및 장비 효율성 향상을 통해 투자를 회수할 수 있습니다.
최신 서보 구동 시스템은 기계적 유지 관리를 줄여주지만 더 강력한 전기, 소프트웨어 및 진단 기술이 필요합니다. 운영자와 기술자는 장비를 완전히 활용하고 잘못된 설정으로 인한 생산 손실을 방지하기 위해 PLC 시스템, 센서 및 드라이브 제어에 대한 교육을 받아야 합니다.
유연한 제어 시스템을 통해 제조업체는 더 많은 광섬유 유형을 처리하고 다양한 제품을 최적화할 수 있지만 프로그래밍 복잡성이 증가합니다. 사용자 친화적인 HMI 시스템, 매개변수 제한 및 액세스 제어는 생산 유연성을 유지하면서 작동 오류를 방지하는 데 필수적입니다.
정확한 속도 매칭은 부직포 웹 품질의 절대적인 핵심 요소로 남아 있습니다. 폐쇄 루프 서보 동기화는 현대적이고 경쟁력 있는 생산 시설을 위한 유일하게 실행 가능한 표준입니다. 오래된 기계적 연결 장치에 의존하면 자재 낭비가 발생하고 라인 속도가 제한됩니다. 현재 제어 시스템을 평가하고 업그레이드하려면 사전 조치를 취해야 합니다.
현재 교차 방향(CD) 및 기계 방향(MD) CV%를 감사하여 성능 기준을 설정하십시오.
기존 네트워크 대기 시간을 매핑하여 기계 센터 간의 통신 병목 현상을 식별합니다.
대상 드라이브를 개조하거나 기계 전체를 교체하는 것이 재정적으로 가장 합리적인지 판단하십시오.
전문 부직포 OEM 통합업체에 참여하여 포괄적인 라인 감사를 요청하세요.
CapEx를 정당화하기 위해 개선된 속도 매칭 공차를 기반으로 예상 섬유 절감액을 계산합니다.
A: 이는 소면기, 내부 벨트 및 랩퍼 캐리지, 바늘 직기 사이의 전자적, 기계적 속도 동기화입니다. 이러한 동기화는 전체 생산 공정 전반에 걸쳐 일관된 웹 장력과 균일한 기본 중량을 유지합니다.
A: 인피드 속도, 캐리지 이송 속도 및 아웃피드 속도 간의 관계에 따라 접는 횟수가 결정됩니다. 이 정확한 중첩 비율은 부직포 배트의 최종 기본 중량과 두께를 직접적으로 결정합니다.
답변: 속도 불일치로 인해 섬세한 카드 웹이 장력으로 인해 늘어나거나 부러지거나 느슨해지고 접히게 됩니다. 두 시나리오 모두 랩핑 프로세스에 들어가기 전에 웹 구조를 망칩니다.
A: 래퍼의 연속 출력은 니들 직기 피드 롤러의 간헐적인 정지 및 이동 특성과 완벽하게 일치해야 합니다. 속도가 일치하지 않으면 접착되지 않은 배트가 늘어나 섬유 방향이 파괴됩니다.
A: 섬유마다 자연적인 응집력 수준이 다릅니다. 짧은 재활용 섬유는 긴 합성 섬유와 다르게 작동합니다. 작업자는 웹 파손을 방지하기 위해 각 혼합에 대해 장력 공차와 속도 차이를 특별히 조정해야 합니다.
A: 예, 개조가 가능합니다. 그러나 기계 프레임, 베어링 및 벨트는 최신 서보 모터에서 생성되는 증가된 동적 응답과 높은 관성 부하를 처리할 수 있을 만큼 견고해야 합니다.
