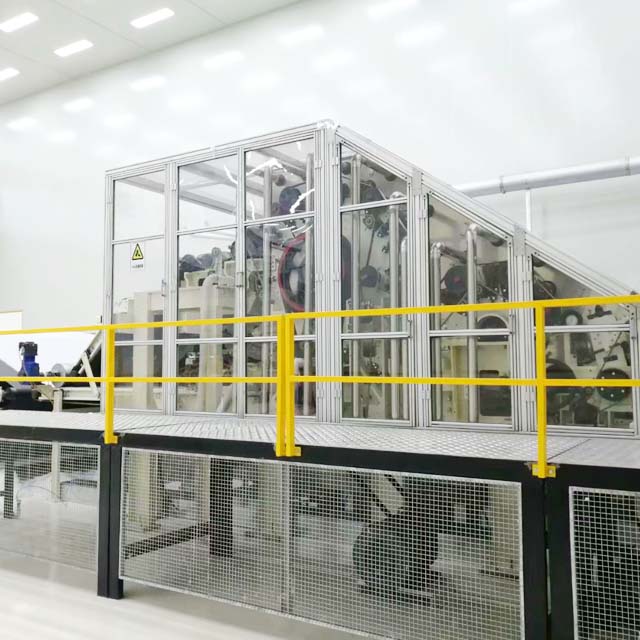

고르지 않은 웹 형성은 제품 강도를 감소시키고 낭비를 증가시키며 하류 결함을 유발합니다. 고속 카딩 시스템에서 이러한 문제는 기계적 마모, 공기 흐름 변화, 드라이브 동기화 문제 또는 원자재 변화로 인해 발생하는 경우가 많습니다.
체계적인 문제 해결 접근 방식은 기계 구성 요소, 공기 흐름 균형 및 제어 정확도를 확인하여 실제 원인을 식별하는 데 도움이 됩니다. 이를 통해 목표한 수리, 더 나은 유지 관리 계획 및 안정적인 웹 품질이 가능해집니다.
기계적 마모가 주요 원인입니다. 실린더, 도퍼 또는 플랫의 금속 와이어 열화는 국부적인 웹 결함 및 넵 생성의 대부분을 차지합니다.
정밀 측정은 타협할 수 없습니다. 실린더-도퍼 설정에서 0.001인치 정도의 작은 변화로 인해 심각한 웹 중량 불규칙(CV% 스파이크)이 발생할 수 있습니다.
공기 역학은 섬유 이동을 지시합니다. 불균형한 공기 흐름이나 손상된 흡입 시스템은 섬세한 섬유 이동 과정을 방해하여 흐리거나 고르지 못한 웹 구조를 초래합니다.
드라이브 동기화가 중요합니다. 벨트의 미세한 미끄러짐이나 서보 드라이브의 지연으로 인해 기계적 결함을 모방하는 제도 변형이 발생할 수 있습니다.
업스트림 공급 균일성이 전제조건입니다. 슈트 공급 변동, 개방실 결함 또는 부적절한 섬유 마감을 먼저 제거하지 않으면 카딩 단계의 진단 노력이 실패합니다.
목차
엄격한 기준 측정항목을 설정하는 것은 웹 품질 문제를 진단하는 첫 번째 단계입니다. 변동 계수(CV%)는 웹 중량 일관성의 주요 지표 역할을 합니다. 단기 또는 장기 CV%의 급격한 증가는 기계 또는 제도 이상을 직접적으로 나타냅니다. 중량 변화 외에도 그램당 넵 수를 통해 섬유 평행화 및 와이어 상태에 대한 통찰력을 얻을 수 있습니다. 시각적 통일성 표준도 중요한 역할을 합니다. 운영자는 웹 보드의 흐림, 세로 줄무늬 및 가로 막대를 모니터링해야 합니다. 이러한 지표에 대한 명확한 임계값을 설정하면 유지 관리 팀이 정상적인 작동 차이와 조치 가능한 기계적 결함을 구별할 수 있습니다. 예를 들어, 표준 폴리에스테르 부직포 응용 분야에서 CV%가 5%를 초과하면 즉각적인 기계적 검사가 필요합니다.
사소한 웹 불규칙성을 무시하면 후속 제조 단계에서 오류가 발생합니다. 방적 작업에서 고르지 못한 웹은 드래프팅 끊김을 유발하고, 실의 잔털을 증가시키며, 완성된 의류에 염료 흡수가 일정하지 않게 됩니다. 부직포 생산에서 웹 중량 변화는 수력 얽힘이나 니들 펀칭 중에 약한 지점으로 직접 변환됩니다. 이러한 약한 부분은 직물의 차단 특성과 인장 강도를 손상시킵니다. 재정적 영향에는 폐기율 증가, 제품 분류 저하, 불규칙한 자재를 처리해야 하는 다운스트림 기계의 마모 가속화 등이 포함됩니다. 알려진 웹 결함이 있는 기계를 실행하면 원시 섬유 낭비와 기계 시간 손실로 인해 이윤이 빠르게 소모됩니다.
기계적 문제 해결을 시작하기 전에 작동 환경을 안정화해야 합니다. 온도와 상대습도는 섬유 마찰과 정전기 발생에 직접적인 영향을 미칩니다. 기후로 인한 제도 문제를 배제하기 위해 엄격한 환경 통제를 유지하십시오. 면 가공을 위한 표준 작업 환경에는 일반적으로 75°F에서 55-65%의 상대 습도가 필요합니다. 게다가 안전 프로토콜은 협상할 수 없습니다. 모든 정적 기계 점검 중에 엄격한 잠금/태그아웃(LOTO) 절차를 구현하십시오.
주 전원 차단 장치를 분리하고 표준화된 자물쇠를 적용하십시오.
공압 장력 시스템에서 모든 압축 공기를 빼냅니다.
메인 실린더가 타력 운동을 완전히 멈출 때까지 최소 3분 정도 기다리십시오.
액세스 패널을 열기 전에 드라이브 터미널의 보정된 멀티미터를 사용하여 제로 에너지 상태를 확인하십시오.
실린더, 리커인 및 도퍼의 금속 피복 상태에 따라 섬유 개방 및 전달의 효율성이 결정됩니다. 마모, 손상 또는 로드된 와이어가 섬유를 일관되게 잡고 분리하지 못합니다. 실린더 와이어가 가장자리를 잃으면 플랫에 대해 섬유를 평행하게 만드는 데 어려움을 겪게 되어 넵과 두꺼운 부분이 생성됩니다. 손상된 리커인 와이어로 인해 초기 터프트 개방이 제대로 되지 않아 불규칙한 덩어리가 주 카딩 영역에 공급됩니다. 또한, 둔하고 평평한 상판은 짧은 섬유와 쓰레기를 효과적으로 추출하지 못합니다. 이러한 기계적 열화는 가장 빈번한 원인 중 하나로 고르지 못한 카드 웹의 , 섬유 분리 불량 및 국부적인 웹 결함을 초래합니다. 특히 섬유가 구르는 경향이 있는 가장자리의 후크, 멍 또는 누락된 치아가 있는지 와이어를 면밀히 검사하십시오.
카딩은 빠르게 움직이는 표면 사이의 미세한 간격에 의존합니다. 실린더-도퍼 게이지의 0.001인치 정도의 사소한 변화도 섬유의 전달을 방해합니다. 롤러가 더 이상 완벽하게 둥글지 않은 편심 실린더 또는 도퍼는 일반적으로 드래프팅 웨이브라고 알려진 웹의 주기적 변화를 생성합니다. 피드 플레이트와 리커인 사이의 잘못된 설정은 초기 섬유 드래프트의 강도를 변경하여 부드러운 빗질이 아닌 술 뽑기로 이어집니다. 마찬가지로 원통과 플랫 사이의 간격이 부적절하면 카딩 강도가 감소하여 분리되지 않은 섬유 다발이 통과하여 웹 균일성을 방해하게 됩니다.
구성 요소 인터페이스 | 표준 여유 범위(인치) | 부적절한 게이지의 증상 |
|---|---|---|
리커인에 대한 피드 플레이트 | 0.010 - 0.015 | 털 뽑힘, 섬유 손상, 불규칙한 공급. |
실린더에 리커인 | 0.007 - 0.010 | 술의 이동이 불량하고 섬유가 과도하게 탈락합니다. |
실린더에서 아파트로 | 0.008 - 0.012 | 높은 넵 수, 카드가 없는 덩어리, 열악한 병렬화. |
실린더에서 도퍼로 | 0.004 - 0.006 | 웹 혼탁, 실린더의 심각한 섬유 재활용. |
고속 카드 내 광섬유 전송은 제어된 기류에 크게 의존합니다. 실린더 주변의 공기 경계층을 정밀하게 관리해야 합니다. 흡입 지점이 막히거나 언더케이싱이 손상되거나 팬 속도가 올바르지 않으면 이러한 공기역학적 균형이 깨집니다. 공기 흐름이 손상되면 섬유가 조기에 분리되거나 도퍼로 전달되지 않을 수 있습니다. 이는 섬유가 실린더 주위를 여러 번 이동하는 섬유 재활용으로 이어집니다. 재활용된 섬유는 카드가 과도하게 씌워지고 손상되며 결국 서로 뭉쳐서 최종 웹에 흐릿하거나 누덕누덕거리는 모양을 만듭니다. 모든 언더케이싱 세그먼트에 버, 보푸라기 축적 또는 경계층을 넘어뜨릴 수 있는 잘못된 정렬이 있는지 검사하십시오.
제도 일관성을 위해서는 롤러 간의 절대적인 속도 동기화가 필요합니다. 마모된 구동 벨트, 미끄러지는 풀리 또는 고장난 가변 주파수 드라이브(VFD)로 인해 롤러 속도에 미세한 변화가 발생합니다. 실린더가 일정하게 유지되는 동안 도퍼 속도가 조금만 변동하면 드래프트 비율이 즉시 변경되어 웹에 가로 막대가 발생합니다. 피드 롤러와 리커인 사이의 비동기 속도로 인해 불규칙한 터프트 공급이 발생하여 단기 웹 균일성에 영향을 줍니다. 이러한 동력 전달 오류를 식별하려면 실제 부하 조건에서 스트로브 타코미터를 사용하여 정밀한 회전 속도 모니터링이 필요합니다.
카딩 단계의 진단 노력으로 인해 업스트림 프로세스 오류가 발견되는 경우가 많습니다. 슈트 공급 시스템에서 전달되는 불규칙한 배트 무게로 인해 카드가 다양한 양의 파이버를 처리하게 되어 자동 레벨러의 수정 기능이 압도됩니다. 섬유 스테이플 길이, 압착 또는 회전 마감 수준의 변화도 불균일로 나타납니다. 폴리에스테르나 비스코스 같은 합성 섬유를 가공할 때 정전기가 축적되면 섬유가 서로 반발하거나 금속 표면에 달라붙어 웹 응집력이 손상됩니다. 반대로, 면과 같은 천연 섬유는 와이어에 부하를 가하고 소면 효율성을 방해하는 다양한 쓰레기 수준을 유발할 수 있습니다.
웹 형성의 마지막 단계는 장력 변화에 매우 민감합니다. 도퍼, 스트리핑 롤, 크러시 롤 사이의 장력이 적절하지 않으면 깨지기 쉬운 웹이 처지거나 늘어나게 됩니다. 과도한 장력으로 인해 웹이 고르지 않게 드래프트되어 얇은 반점이나 세로 찢어짐이 발생합니다. 부직포 응용 분야에서는 전달 앞치마가 마모되거나 잘못 정렬된 크로스래퍼 진입점으로 인해 웹이 카드에서 나온 직후 웹이 왜곡됩니다. 테이크오프 구역에서 정확한 속도 비율을 유지하면 주 카딩 구역에서 달성된 균일성이 유지됩니다. 작업자는 스트리핑 롤의 표면 상태를 정기적으로 점검하여 홈이 생기거나 마모되었는지 확인해야 합니다.
효과적인 문제 해결은 정확한 결함 식별에서 시작됩니다. 웹 보드를 사용한 수동 검사는 넵, 쓰레기, 심각한 불규칙성에 대한 즉각적인 시각적 피드백을 제공합니다. 그러나 자동화된 인라인 광학 스캐닝 시스템은 지속적이고 객관적인 데이터를 제공합니다. 이 센서는 웹 밀도의 미세한 변화를 감지하고 특정 시각적 결함을 기계적 기원에 매핑합니다. 흐림, 세로 줄무늬 또는 가로 막대의 빈도와 패턴을 분석하여 기술자는 불필요한 기계 분해 없이 결함이 있는 구성 요소를 격리할 수 있습니다. 분당 150미터의 생산 속도에서 육안에만 의존하는 것은 현대적인 품질 관리에 충분하지 않습니다.
구조화된 매트릭스를 활용하면 특정 웹 결함을 가장 가능성이 높은 기계적 또는 공기역학적 원인과 연결하여 진단 프로세스가 가속화됩니다.
웹 결함 패턴 | 1차 기계적 기원 | 2차 공기역학/구동 원점 | 권장되는 진단 조치 |
|---|---|---|---|
세로 줄무늬 | 실린더/도퍼의 국부적인 와이어 손상; 막힌 아파트. | 손상된 언더케이싱으로 인해 공기 흐름이 방해됩니다. | 와이어에 멍이 있는지 검사하십시오. 언더케이싱 정렬을 확인하세요. |
가로 막대(주기적) | 편심 롤러; 마모된 베어링; 손상된 기어. | 구동 벨트 미끄러짐; VFD 속도 진동. | 진동 분석을 수행합니다. 벨트 장력과 모터 부하를 점검하십시오. |
흐리거나 고르지 못한 웹 | 둔한 실린더 와이어; 부적절한 실린더-도퍼 게이지. | 공기역학적 불균형; 흡입 지점이 막혔습니다. | 동적 게이지를 측정합니다. 흡입 구역의 정압을 매핑합니다. |
높은 넵 수 | 리커인 와이어가 마모되었습니다. 부적절한 평면 설정. | 불량한 도퍼 이송으로 인한 섬유 재활용. | 와이어 선명도를 검사합니다. 평면과 실린더 간 간격을 확인합니다. |
기계적 열화는 심각한 웹 결함을 일으키기 전에 비정상적인 진동으로 나타나는 경우가 많습니다. 진동 센서를 배치하면 베어링 마모, 실린더 불균형 또는 편심 롤러를 조기에 감지하는 데 도움이 됩니다. 포괄적인 기계 감사에는 동적 게이지 측정이 포함되어야 합니다. 실린더의 원심 팽창으로 인해 작동 속도와 온도에 따라 정적 설정이 변경됩니다. 이러한 간격을 측정하면 실제 생산 중에 카드가 정확한 허용 오차 내에서 작동하도록 보장됩니다. 기계가 최대 RPM으로 작동하는 동안 특수 광학 또는 용량성 센서를 사용하여 실린더와 도퍼 간 간격을 측정합니다.
공기 역학은 섬유 전달을 결정하므로 공기 흐름 매핑은 필수 진단 단계입니다. 압력계와 피토관을 사용하여 리커인에서 실린더로, 실린더에서 도퍼로 이어지는 중요한 전달 지점에서 정압과 공기 속도를 측정합니다. 이러한 판독값을 OEM 사양과 비교하십시오. 편차는 막힌 덕트, 고장난 추출 팬 또는 섬유 경계층을 적극적으로 방해하는 잘못 정렬된 언더케이싱을 나타냅니다. 폐기물 추출 지점의 부압이 떨어지면 종종 실린더 와이어에 쓰레기가 쌓이게 됩니다.
기계적 및 공기역학적 검사에서 결함이 발견되지 않으면 구동 시스템이 원인일 가능성이 높습니다. 모터 부하를 모니터링하여 기계적 결합이나 과도한 마찰을 감지합니다. 스트로보 타코미터를 사용하여 부하가 걸린 회전 부품을 관찰하세요. 이는 표준 RPM 센서가 놓칠 수 있는 벨트의 미세한 미끄러짐을 나타냅니다. 서보 드라이브가 장착된 기계의 경우 순간적인 제도 변화를 일으킬 수 있는 PID 루프의 지연 또는 튜닝 오류에 대한 제어 소프트웨어를 분석합니다. 도퍼 드라이브의 잘못 조정된 PID 루프는 최종 웹에 지속적인 드래프팅 웨이브를 생성합니다.
최적의 전선 상태를 유지하려면 전략적 접근이 필요합니다. 시간 기반 교체 일정에서 상태 기반 연삭으로 전환하면 와이어 수명과 웹 품질이 극대화됩니다. 달력 날짜가 아닌 처리된 톤수를 기준으로 엄격한 분쇄 간격을 구현하기 위한 투자 수익을 평가합니다. 미세 합금 또는 특수 와이어 프로파일로 업그레이드할 때의 이점을 평가합니다. 예를 들어, 인터로킹 와이어 디자인은 최신 소면기 에서 까다로운 합성 혼합물을 처리할 때 탁월한 섬유 유지 및 전달 효율성을 제공합니다 . 향후 구매 결정을 알리기 위해 와이어 마모 패턴에 대한 자세한 로그를 보관하십시오.
자동 레벨링 시스템은 업스트림 피드 변화에 대한 기본 방어입니다. 단기 및 장기 자동 레벨러의 성능을 분석합니다. 시스템이 일관된 CV%를 유지하는 데 어려움을 겪는 경우 센서에 재보정이 필요한지 또는 기계적 응답 시간이 너무 느린지 확인하십시오. 최신 고해상도 용량성 또는 광학 자동 레벨러로 레거시 기계를 개조하면 피드 매트의 급격한 밀도 변동을 교정하는 기계의 능력이 대폭 향상됩니다. 측정 트럼펫 또는 피드 롤러 센서에 밀도 판독값을 왜곡시키는 보푸라기가 쌓이지 않았는지 확인하십시오.
복잡한 벨트 및 풀리 시스템을 사용하는 기존 기계식 드라이브는 본질적으로 미끄러짐 및 제도 오류가 발생하기 쉽습니다. 피드, 실린더 및 도퍼를 위한 개별 AC 서보 모터 드라이브로 업그레이드하면 이러한 기계적 연결이 제거됩니다. 서보 드라이브는 절대 속도 동기화를 제공하고 즉각적인 드래프트 조정을 허용합니다. 웹 분리 구역에 정밀 장력 제어 센서를 설치하면 섬세한 웹이 원치 않는 드래프트나 처짐 없이 다음 공정으로 전달되도록 보장합니다. 이 업그레이드만으로도 지속적인 가로 막대 결함이 해결되는 경우가 많습니다.
지속적인 모니터링 기술을 통합하면 유지 관리가 사후 대응에서 예측으로 전환됩니다. 인라인 넵 및 쓰레기 모니터링 시스템을 카드에 직접 설치하여 와이어 성능에 대한 실시간 피드백을 받을 수 있습니다. 중앙 집중식 데이터 수집을 통해 공장 관리자는 여러 기계에 걸쳐 CV% 추세와 모터 부하를 추적할 수 있습니다. 합성물을 처리하는 시설의 경우, 카딩 인클로저 내부에 직접 활성 정전기 제거 바와 국지적 습도 제어 시스템을 설치하면 섬유 반발을 방지하고 웹 응집력을 향상시킬 수 있습니다. 최대 효과를 얻으려면 도퍼 빗이나 테이크오프 롤러 바로 뒤에 고정 막대를 배치하십시오.
포괄적인 기계 감사를 실행하려면 기계를 정지하고 덮개를 제거하고 정밀한 측정을 수행해야 합니다. 최적이 아닌 웹을 실행하여 생성되는 장기 낭비와 가동 중지 시간으로 인한 즉각적인 생산 손실을 비교 평가해야 합니다. 진단 프로세스를 성급하게 진행하면 오류가 잘못 진단되어 불필요한 부품 교체가 발생하고 웹 결함이 계속되는 경우가 많습니다. 활성 생산 교대 중에 급하게 수정을 시도하는 대신 심층 진단을 위한 전용 유지 관리 창을 할당합니다.
정밀한 카드 설정과 동적 측정에는 높은 수준의 기술 역량이 필요합니다. 사내 유지보수 팀의 기술 수준을 평가하십시오. 일상적인 연삭 및 벨트 교체는 내부적으로 처리할 수 있지만 복잡한 공기역학적 튜닝이나 서보 드라이브 프로그래밍에는 OEM 기술자가 필요할 수 있습니다. OEM 서비스 계약에 의존하면 정확한 교정이 보장되지만 유지 관리 비용이 증가하고 일정 조정이 필요합니다. 이러한 격차를 해소하기 위해 동적 게이지 측정에 대해 특별히 내부 기술자 그룹을 교육합니다.
기존 주철 프레임에 현대 기술을 개조하면 구조적, 전자적 문제가 발생합니다. 고속 이륙 시스템이나 고급 자동 레벨러는 구형 기계의 구조적 강성을 초과하여 새로운 진동 문제를 일으킬 수 있습니다. 최신 센서 소프트웨어를 기존 프로그래밍 가능 논리 컨트롤러(PLC)와 통합하려면 맞춤형 프로그래밍 및 인터페이스 모듈이 필요한 경우가 많습니다. 고해상도 광센서를 네트워크에 추가하기 전에 항상 기존 PLC의 처리 용량을 확인하십시오.
구현 위험을 최소화하려면 머신 업그레이드에 대한 단계적 접근 방식을 채택하세요. 와이어 관리를 최적화하고 환경 온도 제어를 안정화하는 것부터 시작하십시오. 이는 웹 품질에 대해 즉각적인 최고의 수익을 제공합니다. 공기역학적 튜닝과 언더케이싱 정렬을 진행합니다. 기계적 기준이 완전히 안정화되면 복잡한 전자 드라이브 현대화 및 센서 개조로 업그레이드 주기를 마무리합니다. 조정 후 웹 품질이 저하되는 경우 모든 설정 변경 사항을 문서화하여 명확한 롤백 지점을 설정합니다.
현재 기계 설정에 대한 포괄적인 기준 감사를 시작하고 실제 여유 공간을 OEM 사양과 비교하여 즉각적인 기계적 편차를 식별합니다.
과거 CV% 데이터, 넵 수, 모터 부하 추세를 검토하여 특정 구성 요소 마모 또는 드라이브 동기화 오류를 나타내는 패턴을 분리합니다.
복잡한 전자 개조에 투자하기 전에 결함 심각도를 기준으로 유지 관리 개입의 우선순위를 정하고 와이어 상태를 해결하며 정밀 측정을 수행합니다.
미세 합금 또는 응용 분야별 와이어 프로파일로 전환하면 지속적인 섬유 이동 문제가 해결되는지 평가하려면 전문 와이어 공급업체에 문의하세요.
기계 구성요소를 분해하기 전에 기후로 인한 제도 결함을 배제하기 위해 엄격한 환경 제어와 능동적인 정전기 제거를 구현합니다.
A: 세로 줄무늬는 일반적으로 국부적인 기계적 손상으로 인해 발생합니다. 가장 일반적인 원인은 실린더나 도퍼의 금속 와이어가 멍이 들거나 부서져 섬유질을 전달하지 못하는 것입니다. 막히거나 적재된 플랫뿐만 아니라 국부적인 공기 흐름을 방해하는 손상된 언더케이싱도 이러한 뚜렷한 세로 방향 결함을 일으킬 수 있습니다.
A: 실린더-도퍼 게이지는 섬유 전달의 효율성을 제어합니다. 설정이 너무 넓으면 섬유가 전달되지 않아 실린더 및 흐린 웹에서 재활용이 발생합니다. 설정이 너무 빡빡하면 금속 간 접촉으로 인한 치명적인 위험이 있습니다. 이 게이지의 변화로 인해 즉각적인 중량 변동이 발생합니다.
A: 아니요. 자동 레벨러는 공급 롤러 속도를 조정하여 들어오는 공급 재료의 중량 변화만 수정합니다. 손상된 와이어, 공기역학적 불균형, 편심 롤러 또는 웹 인출 구역의 부적절한 장력으로 인해 발생하는 불균일성을 교정할 수 없습니다.
A: 벨트가 미끄러지거나 VFD가 진동하면 롤러 속도에 미세한 변화가 발생합니다. 실린더 속도가 일정하게 유지되는 동안 도퍼 또는 테이크오프 롤러가 일시적으로 느려지거나 속도가 빨라지면 드래프트 비율이 즉시 변경됩니다. 이로 인해 웹에 가로 막대 또는 주기적으로 두껍고 얇은 부분이 생성됩니다.
A: 와이어 유지 관리는 처리된 섬유의 톤수와 재료의 마모성에 따라 상태를 기반으로 해야 합니다. 넵 수의 증가 또는 시각적 둔화를 기준으로 일상적인 분쇄를 수행해야 합니다. 연삭으로 인해 와이어의 작업 각도나 톱니 높이가 더 이상 복원되지 않으면 교체가 필요합니다.
A: 편심 롤러 또는 손상된 와이어와 같은 기계적 결함은 일반적으로 주기적인 가로 막대 또는 날카로운 세로 줄무늬와 같은 뚜렷하고 반복적인 패턴을 생성합니다. 흡입 차단 또는 잘못된 팬 속도와 같은 공기 역학적 결함은 일반적으로 일반적인 흐림, 고르지 못한 영역 또는 과도한 섬유 비행과 같은 무작위적이고 반복되지 않는 결함을 생성합니다.
