고속 부직포 제조는 카딩 공정의 섬유 이동 및 병렬화 단계에서 지속적인 병목 현상에 직면합니다. 공장 관리자와 공정 엔지니어는 특히 MD/CD 강도 비율과 넵 감소를 목표로 엄격한 품질 허용 오차와 처리량 요구의 균형을 맞춰야 합니다. 카딩 구성을 과소하게 지정하면 섬유 손상 및 웹 결함이 발생합니다. 과도하게 지정하면 불필요한 장비 설치 공간과 과도한 유지 관리 가동 중지 시간이 발생합니다. 이 평가에서는 표준 단일 도퍼 구성을 이중 실린더 이중 도퍼 카딩과 비교합니다. 우리는 기계적 차이, 섬유 호환성 및 운영 요구 사항을 분석하여 특정 부직포 응용 분야에 대한 최적의 아키텍처를 결정합니다. 기계적 추출 한계가 라인 속도를 결정하는 방식과 특정 섬유 혼합에 점진적인 개방 단계가 필요한 이유를 정확히 확인할 수 있습니다.
웹 균일성: 이중 실린더 이중 도퍼 구성은 탁월한 점진적 섬유 개방 및 혼합을 제공하여 단일 도퍼 시스템에 비해 넵을 크게 줄이고 웹 균일성을 향상시킵니다.
처리량: 듀얼 도퍼 추출을 통해 카드 클로딩을 압도하지 않으면서 더 높은 실린더 속도와 더 무거운 웹 무게를 허용하여 전체 라인 속도와 강도 안정성을 최대화합니다.
응용 분야 특수성: 단일 도퍼 기계는 기본 경량 웹 및 거친 섬유에 여전히 실행 가능한 반면, 이중 실린더 이중 도퍼 아키텍처는 미세한 데니어, 기술 직물 및 높은 GSM 응용 분야에 중요합니다.
하이브리드 대안: 단일 실린더 이중 도퍼 기계는 이중 실린더 시스템의 전체 설치 공간과 CapEx 없이 기본 단일 도퍼보다 더 나은 처리량을 제공하는 중간 수준의 솔루션을 제공합니다.
운영상 절충: 이중 실린더 이중 도퍼 카딩 기계의 향상된 생산 능력에는 더 큰 시설 설치 공간, 견고한 프레임, 더 높은 초기 CapEx 및 카드 클로딩 및 속도 동기화를 위한 보다 엄격한 유지 관리 프로토콜이 필요합니다.
목차
단일 실린더 단일 도퍼 시스템은 단일 도퍼가 웹을 제거하기 전에 작업자 및 스트리퍼 롤이 있는 하나의 메인 실린더를 사용하여 섬유를 열고 빗질하고 정렬합니다. 주요 한계는 도퍼의 섬유 전달 용량이 제한되어 있어 처리량이 너무 높을 때 실린더 로딩, 섬유 재순환 및 넵 형성이 발생한다는 것입니다. 이 구성은 표준 위생 제품 및 거친 섬유 처리와 같이 극도의 개방 및 혼합 성능이 필요하지 않은 저중량 웹(일반적으로 15-40 GSM) 및 응용 분야에 적합합니다.
단일 실린더 이중 도퍼 시스템은 메인 실린더의 섬유 추출 작업량을 공유하기 위해 두 번째 도퍼를 추가하여 처리량을 향상시킵니다. 이는 실린더 로딩을 줄이고 섬유 재순환을 최소화하며 두 번째 실린더의 공간과 복잡성을 요구하지 않고도 웹 안정성을 향상시킵니다. 더 높은 생산량이 필요하지만 바닥 공간이 제한된 공장을 위한 실용적인 업그레이드 옵션으로, 단일 도퍼 설계에 비해 더 나은 생산 능력과 섬유 제어를 제공합니다.

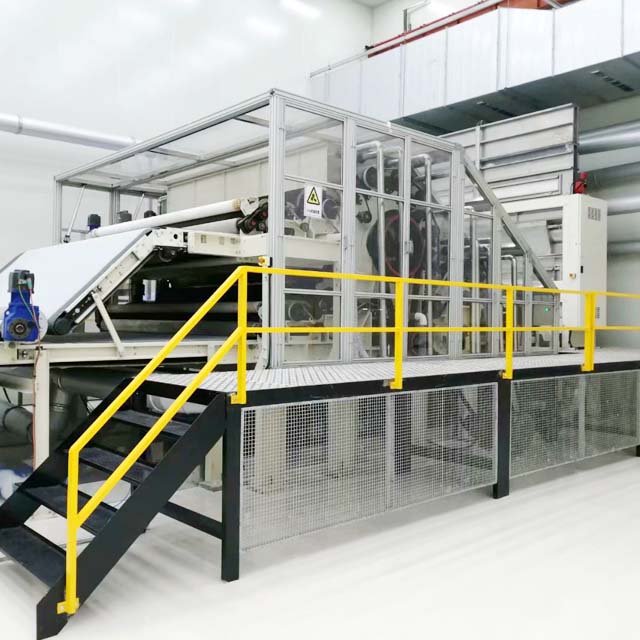

고급 부직포 생산에는 섬유 개방에 대한 보다 공격적이면서도 통제된 접근 방식이 필요합니다. 이것이 이중 실린더 이중 도퍼 카딩이 탁월한 곳입니다. 이 아키텍처는 점진적인 섬유 질량 변환 프로세스를 활용합니다. 이 기계에는 공급 섹션 바로 뒤와 메인 실린더 앞에 위치한 브레스트 실린더 또는 프리 실린더가 있습니다. 가슴 실린더는 덩어리진 원료의 초기 개봉을 처리합니다. 더 무겁고 견고한 금속 와이어를 사용하여 거친 카딩 작업을 수행합니다. 그런 다음 섬유는 미세하고 집중적인 카딩을 위해 이송 롤을 통해 메인 실린더로 이송됩니다.
이중 도퍼 시스템의 기계적 이점은 출력 단계에서 명백하게 드러납니다. 상부 및 하부 도퍼가 함께 작동하여 메인 실린더에서 섬유를 지속적으로 벗겨냅니다. 이는 분당 150미터를 초과하는 극한의 생산 속도에서도 이송 용량을 효과적으로 두 배로 늘리고 실린더 로딩을 완전히 방지합니다. 여기서 속도 차이는 중요한 역할을 합니다. 메인 실린더에 비해 도퍼의 속도가 상당히 낮기 때문에 최적의 섬유 응축이 촉진되어 하류 드래프트를 견딜 수 있는 조밀하고 응집력이 높은 웹이 생성됩니다.
이 아키텍처를 구현하려면 특정한 구조적 필요성이 필요합니다. 이 기계에는 견고하고 견고한 주철 또는 강화 강철 프레임이 필요합니다. 이 프레임은 각각 수 톤을 초과할 수 있는 이중 실린더의 막대한 무게를 지탱해야 합니다. 또한 고속 작동으로 인해 발생하는 동적 하중과 고주파 진동을 흡수해야 합니다. 정밀 엔지니어링을 통해 생산 중에 실린더, 작업자 롤 및 도퍼 사이의 정확한 게이지 거리가 일정하게 유지되도록 보장합니다. 게이지 설정에서 0.05mm의 편차라도 치명적인 웹 결함이나 금속 간 접촉을 초래할 수 있습니다.
웹 강도는 섬유 방향에 따라 크게 달라집니다. 기계 방향(MD)은 기계의 흐름과 평행하게 정렬된 섬유를 나타냅니다. 교차 방향(CD)은 흐름에 수직으로 정렬된 섬유를 나타냅니다. 단일 도퍼 기계는 자연스럽게 MD 강도가 높고 CD 강도가 낮은 웹을 생산합니다. 기계적인 제도 작업으로 섬유가 당겨져 기계 축을 따라 견고하게 정렬됩니다. 이로 인해 측면에서 잡아당길 때 쉽게 찢어지는 웹이 생성됩니다.
이중 실린더 이중 도퍼 카딩은 이러한 역학을 근본적으로 변화시킵니다. 이중 추출 지점은 엄격한 평행 정렬을 방해합니다. 이중 랜더마이저를 장착하면 이 효과가 크게 증폭됩니다. 랜더마이저(Randomizer)는 이중 도퍼 출력과 함께 작동하여 섬유 방향을 스크램블하는 공격적인 와이어로 덮인 특수 롤러입니다. 그들은 크로스래퍼 또는 접착 단계에 도달하기 전에 웹 레이어를 공격적으로 무작위화합니다. 이는 고도로 등방성인 웹을 생성합니다. 등방성 웹은 균형 잡힌 MD/CD 인장 강도 비율을 자랑하며 종종 1:1 또는 1.5:1에 가깝습니다. 이러한 균형은 토목섬유, 지붕 기판, 의료용 가운과 같이 다방향 내구성이 필요한 응용 분야에 매우 중요합니다.
구성 | 일반적인 MD/CD 비율 | 처리량 제한(kg/h/m) | 웹 통일성 프로필 |
|---|---|---|---|
단일 실린더 / 단일 도퍼 | 4:1 ~ 6:1 | 150 - 250 | 표준(높은 MD 편향, 제도에 취약함) |
단일 실린더/더블 도퍼 | 3:1 ~ 4:1 | 250 - 400 | 개선됨(더 나은 MD/CD 밸런스, 안정적인 엣지) |
두 배 실린더/두 배 도퍼 | 1.5:1 ~ 2.5:1 | 400 - 800+ | 프리미엄(고등방성, 우수한 시각적 밀도) |
처리량은 부직포 라인의 생산량을 결정하며 작업 폭의 kg/h/m로 측정됩니다. 단일 도퍼 시스템은 도퍼가 높은 공급 속도에서 섬유질을 충분히 빠르게 제거하지 못해 실린더 로딩, 웹 결함 및 기계 정지를 유발할 수 있기 때문에 용량이 제한됩니다. 이중 도퍼 시스템은 추출 용량을 증가시켜 웹 품질을 유지하면서 더 높은 공급 속도와 실린더 속도를 허용합니다. 이 디자인은 최대 생산량을 크게 향상시키고 동일한 섬유 혼합에 대한 생산 능력을 크게 늘릴 수 있습니다.
이중 실린더 시스템은 추가 작업자 및 스트리퍼 롤을 통해 더 많은 작업 지점을 제공하여 더 길고 효과적인 섬유 개방 프로세스를 만듭니다. 점진적인 카딩 작용으로 섬유 개별화가 개선되고, 넵이 감소하며, 혼합 균일성이 향상됩니다. 이는 확장된 기계적 상호 작용이 다양한 섬유, 색상 및 데니어를 웹 전체에 고르게 분포시키는 데 도움이 되는 다중 구성 요소 혼합에 특히 중요합니다.
섬유 유형은 카딩 성능에 큰 영향을 미칩니다. 거친 섬유는 더 강한 기계적 작용을 견딜 수 있는 반면 미세한 데니어 섬유는 정전기 축적, 섬유 파손 및 와이어 로딩을 방지하기 위해 보다 부드러운 처리가 필요합니다. 이중 실린더 시스템은 단계적 개방 및 다중 도퍼를 사용하여 미세 섬유 처리를 개선하고 스테이플 길이와 웹 품질을 유지하면서 손상을 줄입니다. 따라서 여과 매체, 위생 재료 및 고성능 합성 기질과 같은 응용 분야에 적합합니다.
부직포 산업은 지속 가능성 목표와 성능 사양을 충족하기 위해 점점 더 재활용 및 기술 섬유에 의존하고 있습니다. 재활용 PET, 아라미드, 탄소 섬유와 같은 소재는 독특한 가공 문제를 안고 있습니다. 재활용 PET에는 녹은 덩어리, 개봉되지 않은 다발 또는 매우 일관되지 않은 스테이플 길이가 포함되어 있는 경우가 많습니다. 아라미드와 탄소 섬유는 놀라울 정도로 단단하고 부서지기 쉽습니다. 굽힘과 평행화에 저항하며, 너무 공격적으로 처리하면 부서지는 경우가 많습니다.
표준 단일 도퍼 기계는 이러한 재료를 효율적으로 처리할 수 없습니다. 단단한 섬유는 표준 카드 피복을 손상시키거나 개봉하지 않은 채 기계를 통과하여 웹에 결함이 발생하게 됩니다. 이러한 적용을 위해서는 의 집중적인 소면 작업을 활용해야 합니다 이중 실린더 이중 도퍼 소면기 . 이중 실린더 아키텍처는 가슴 실린더 섹션의 재활용 덩어리를 분해하는 데 필요한 기계적 힘을 적용합니다. 그런 다음 견고한 기술 섬유를 메인 실린더 섹션의 균일한 웹으로 밀어 넣습니다. 이러한 집중적인 2단계 처리는 토목섬유, 자동차 방음재 및 산업용 여과재의 고강도 요구 사항을 충족하는 데 필수적입니다.
고출력 카딩 시스템에는 더 많은 설치 공간이 필요하며, 특히 이중 실린더 또는 이중 도퍼 구성이 필요합니다. 더 큰 설치 공간을 차지하지만 더 높은 처리량, 더 나은 파이버 개방 및 향상된 웹 균일성을 제공합니다. 증가된 생산 능력과 감소된 스크랩은 종종 추가 바닥 공간을 보상하여 대량 제조에 더 큰 시스템을 보다 효율적으로 만듭니다.
대형 카딩 기계에는 더욱 강력한 기반과 업그레이드된 보조 시스템이 필요합니다. 시설에서는 설치 전에 바닥 하중, 흡입 용량, 파리 폐기물 제어 및 여과 성능을 평가해야 합니다. 깨끗한 환경, 안정적인 웹 품질, 안정적인 장기 작동을 유지하려면 효과적인 공기 관리 및 섬유 회수 시스템이 필수적입니다.
이중 실린더 시스템은 추가 실린더 및 작동 구성 요소로 인해 더 많은 총 전력을 소비합니다. 그러나 출력 1kg당 kWh로 에너지 효율을 평가하면 더 정확한 그림을 얻을 수 있습니다. 생산 속도가 높을수록 재료 단위당 에너지 비용을 줄일 수 있으므로 지속적인 산업 생산을 위한 고급 구성을 더욱 경제적으로 만들 수 있습니다.
단일 도퍼 시스템은 자본과 공간이 엄격하게 제한된 낮은 처리량, 표준 품질 부직포에 대한 실용적인 선택으로 남아 있습니다. 그러나 웹 균일성, 점진적인 섬유 변환 및 고속 생산이 운영 성공을 결정하는 경우 이중 실린더 이중 도퍼 카딩이 필수 표준으로 사용됩니다. 분할 추출 및 점진적 개방의 기계적 장점은 높은 GSM 및 기술 섬유 제조의 근본적인 병목 현상을 해결합니다. 장비 전략을 진행하려면 다음 단계를 실행하십시오.
현재 생산 병목 현상을 감사하여 도퍼 단계의 광섬유 전송 제한으로 인해 최대 라인 속도가 제한되는지 확인하십시오.
MD/CD 비율 및 넵 감소의 정확한 개선을 측정하기 위해 이중 실린더 설정에서 특정 섬유 혼합으로 파일럿 라인 시험을 수행하십시오.
사용 가능한 시설 바닥 공간을 측정하고 콘크리트 기초가 이중 실린더 기계에 필요한 견고한 프레임을 지탱할 수 있는지 확인하십시오.
전기 인프라를 검토하여 처리량이 많은 시스템의 증가된 전력 소비 및 보조 흡입 팬 요구 사항을 처리할 수 있는지 확인하십시오.
A: 도퍼는 메인 실린더에서 빠르게 움직이는 섬유를 응축하고 추출합니다. 이는 실린더보다 훨씬 낮은 속도로 작동하기 때문에 평행화된 섬유를 모아서 다음 처리 단계를 위해 연속적이고 응집력 있는 웹 구조로 형성합니다.
A: 가는 데니어 섬유는 섬세하고 부서지기 쉽습니다. 이중 실린더 설정에서는 브레스트 실린더를 사용하여 섬유가 고속 메인 카딩 구역에 들어가기 전에 섬유를 부드럽게 엽니다. 이러한 점진적인 개방은 섬유 손상, 정전기 축적 및 실린더 포장을 방지합니다.
A: 단일 도퍼는 회전당 제한된 양의 섬유만 제거할 수 있습니다. 이중 도퍼 시스템은 이 작업 부하를 분할합니다. 두 지점에서 동시에 섬유를 추출함으로써 메인 실린더의 과부하를 방지하여 작업자가 전체 기계 속도를 안전하게 높일 수 있습니다.
답변: 이중 무작위화 장치는 섬유가 도퍼를 빠져나갈 때 섬유의 방향을 뒤섞습니다. 섬유가 기계 방향으로 엄격하게 정렬되는 대신 랜더마이저가 등방성 웹을 생성합니다. 이는 기계 방향과 교차 방향 모두에서 인장 강도의 균형을 유지합니다.
A: 교체 주기는 전적으로 섬유 종류와 생산량에 따라 달라집니다. 탄소 또는 재활용 PET와 같은 연마성 섬유를 처리하면 금속 와이어가 빠르게 마모됩니다. 작업자는 선명도를 유지하기 위해 정기적으로 와이어를 갈아야 하며, 그라인딩이 더 이상 효과가 없으면 옷을 교체해야 합니다.
A: 단일 실린더 이중 도퍼는 기본 기계에 비해 처리량을 향상시키는 반면, 무거운 지오텍스타일은 일반적으로 전체 이중 실린더 기계의 집중적인 개방력을 필요로 합니다. 중공업 분야에서 사용되는 조밀한 섬유 덩어리를 분해하려면 프리 실린더가 필요합니다.
